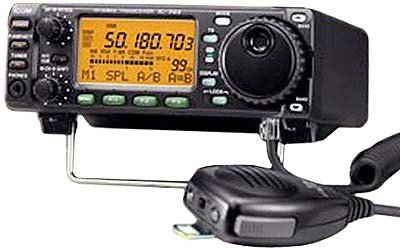

Icom IC-703
RICETRASMETTITORE QRP HF

Questo nuovo modello di ricetrasmettitore è particolarmente destinato all'uso portatile ed impiega lo stesso disegno e la stessa robusta struttura dell'affermatissima serie
IC-706.

GENERALI
Frequenze operative: 1.80 ~ 1.85 MHz
3.50 ~ 3.80 MHz
7.00 ~ 7.10 MHz
10.10 ~ 10.15 MHz
14.00 ~ 14.35 MHz
18.068 ~ 18.168 MHz
21.00 ~ 21.45 MHz
24.89 ~ 24.99 MHz
28.00 ~ 29.70 MHz
Modi: USB/LSB/CW/RTTY/AM/FM
Temperatura operativa : -10°C ~ +60°C (+14°F ~ +140°F)
Impedenza d'antenna: 50 ohms (SO-239)
Stabilità in frequenza: meno di ±0.5 ppm (1 min. dopo l'accensione:
0°C ~ 50°C; +32°F ~ +122°F)
N° canali in memoria: 105 (99 split, 6 per i limiti di scansione)
Alimentazione: da 9.0 a 15.87Vcc (negativo a massa)
Consumi:
TX
@ 10W: 3.0A
@ 5W: 2.0A (9.6V)
RX
Standby: 0.25A typ.
Volume max. : 0.45A typ.
Dimensioni: 167 (L) x 58 (A) x 200 (P) mm
6 9/16 (L) x 2 9/32 (A) x 4 7/8 (P) inch
Peso: 2.0 kg. (13/32 lb)
TRANSMETTITORE
Modi: USB/LSB/CW/RTTY/AM/FM
Modulazione:
USB/LSB: modulazione bilanciata
AM: modulazione a basso livello
FM: modulazione di frequenza a reattanza vatiabile
Emissioni spurie:
Banda HF: 50 dB
sotto i 30 MHz: meno di -50 dB
oltre 50 MHz: meno di -60 dB
Soppressione della portante: migliore di 40 dB
Soppressione banda laterale indesiderata: migliore di 50 dB
Connettorr microfonico: 8-pin modular jack (600 ohms)
Potenza d'uscita :
@ 13.8V:
USB/LSB/CW/FM/RTTY 0.1 ~ 10W
AM 0.1 ~ 4W
@ 9.6V:
USB/LSB/CW/FM/RTTY 0.1 ~ 5W
AM 0.1 ~ 2W
RICEVITORE
Ricezione: Doppia conversione supereterodina
Frequenze intermedie:
1^ 64.455 MHz per tutti i modi
2^ 455 kHz for per tutti i modi
Sensibilità
(tipica, con preamp.):
Frequenze
(MHz)
SSB, CW, RTTY
(a 2.4 kHz BW)
AM
(a 2.4 kHz BW)
FM
(a 15 kHz BW)
0.50-1.799
-
13 µV
-
1.80-29.99
0.16 µV
2 µV
-
28.0-29.7
0.16 µV
2 µV
0.5 µV
Sensibilità squelch
(con preamp.):
SSB, CW, RTTY meno di 5.6 µV
FM meno di 0.32 µV
Selettività (tipica):
SSB/CW
(BW: 2.4 kHz)		 migliore di 2.4 kHz/-6 dB
meno di 4.5 kHz/-60 dB
AM/FM-N
(BW: 6 kHz)		 migliore di 8.0 kHz/-6 dB
meno di 30.0 kHz/-60 dB
FM
(BW: 15 kHz)		 migliore di 12.0 kHz/-6 dB
meno di 30.0 kHz/-60 dB
Risponste spurie: migliore di 70 dB
Uscita audio: più di 1.0W su 8 ohm
Escursione del RIT: ±9.99 kHz
