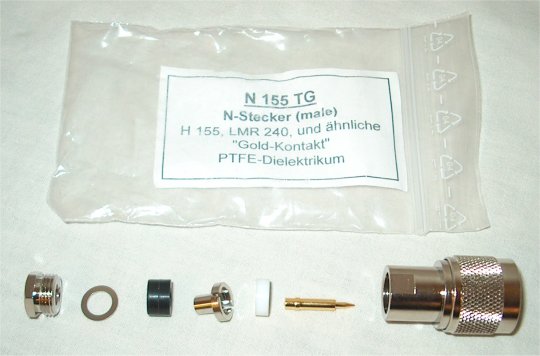

Sequenza dei pezzi

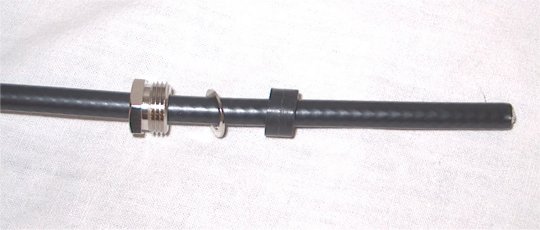

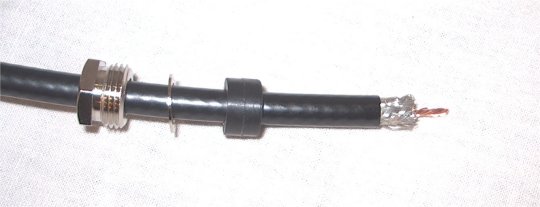

Inserire sul cavo: dado filettato,rondella,pressacavo.

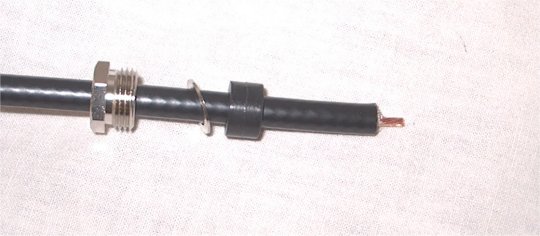

Tagliare con il taglierino per 6 mm. cavo,calza e isolante.

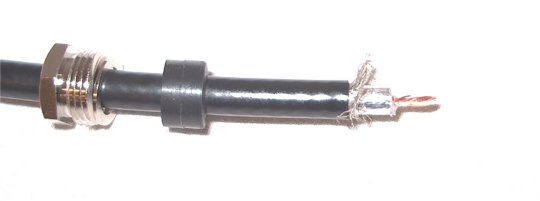

Togliere per 6 mm. l'isolante esterno.

Aprire la calza di rame sino a vedere la sfoglia sottostante.

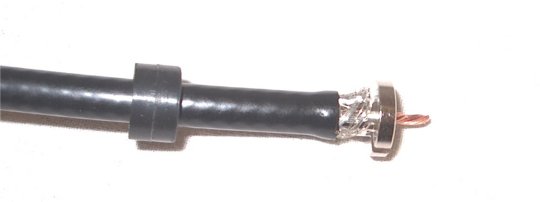

Inserire la rondella conica sino in fondo, tra la sfoglia e la calza,far aderire la calza sulla

rondella,tagliare la parte in eccesso se troppo lunga,deve rimanere come in figura.

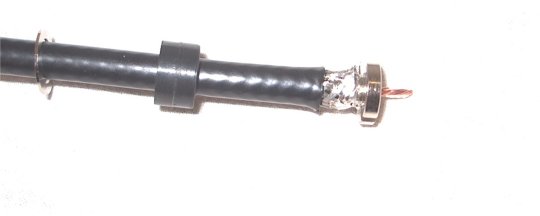

Saldare la calza in piu' punti,senza mettere troppo stagno.

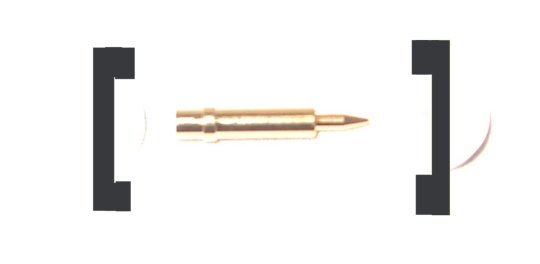

Avvvertenza: le due rondelle bianche anno un incavo, vanno messe come in figura.

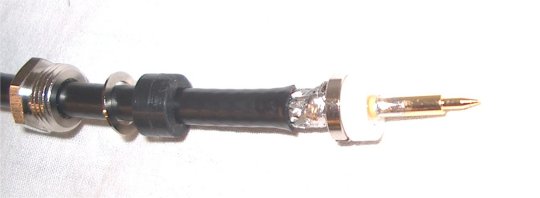

Inserire una rondella bianca (come sopra),inserire il puntale e sladarlo, togliere

l'eccedenza di stagno con una limetta.

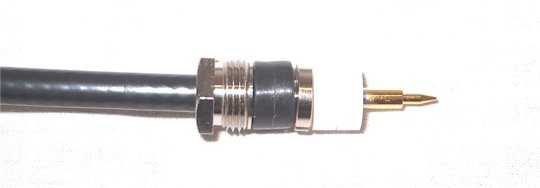

Inserire la senconda rondella bianca (come sopra).

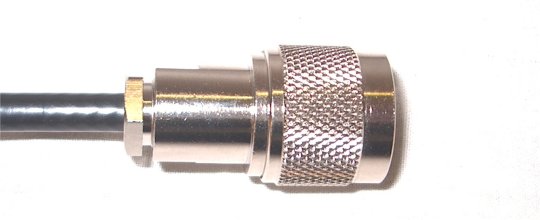

Inserire il corpo del connettore stringendo bene il dado.

Controllare con il tester che non vi siano cortocircuiti.
