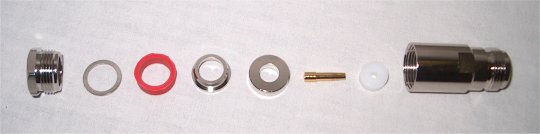

Sequenza dei pezzi.

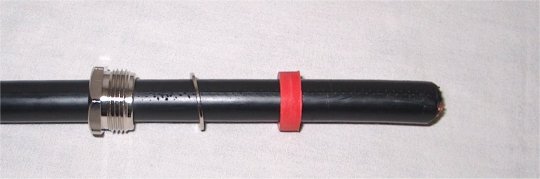

Inserire sul cavo:dado,rondella,pressacavo.

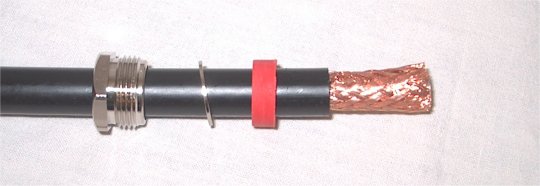

Togliere con il taglierino circa 2 cm. di guaina nera.



Inserire sul cavo sopra alla calza di rame la rondella conica.

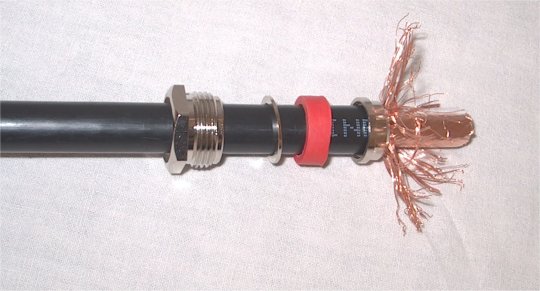

Con una punta allargare i fili di rame della calza.

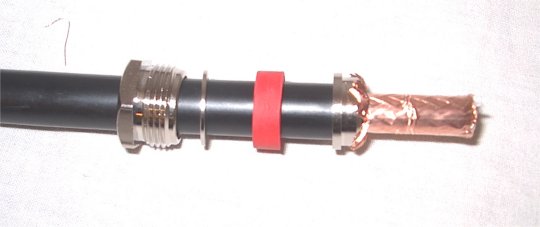

Accorciare la calza a 5 mm. e piegarla sopra la rondella conica.

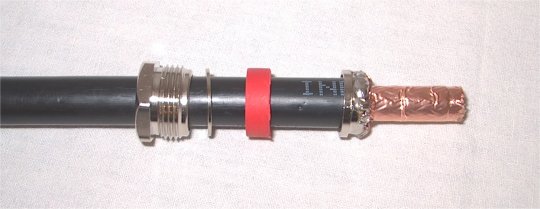

Saldare la calza sulla rondella conica in piu' punti.

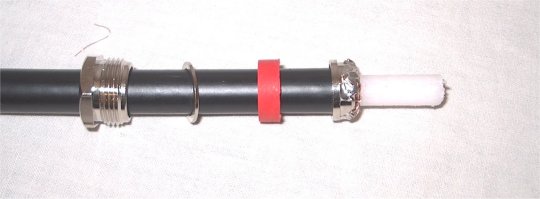

Tagliare e togliere la sfoglia di rame a filo della rondella conica.

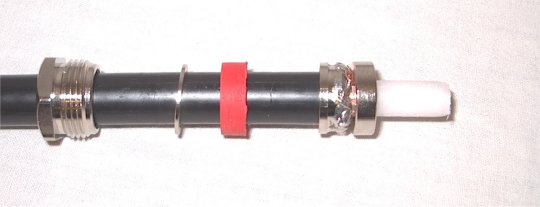

Inserire la rondella di contatto.

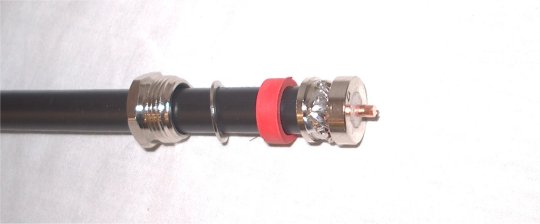

Togliere l'isolante centrale bianco tagliandolo a filo della rondella conica,

accorciare il conduttore centrale a 6 mm.



Con una limetta assottigliare il conduttore centrale sino a poterlo inserire nel puntale,

poi saldarlo e togliere con la limetta lo stagno in eccedenza.

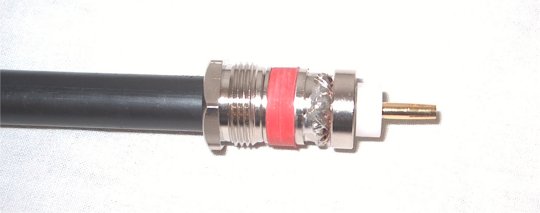

Allargare il foro centrale della rondella bianca con un trapanino o una limetta tonda

a 3,5 mm. poi inserirlo sul puntale.

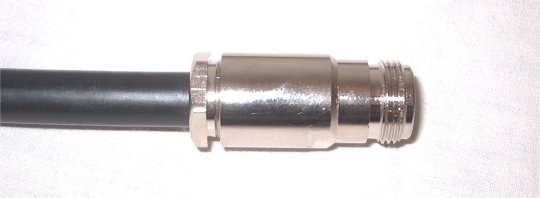

Inserire il corpo del connettore e stringere bene.



Controllare con il tester che non vi siano cortocircuiti.
