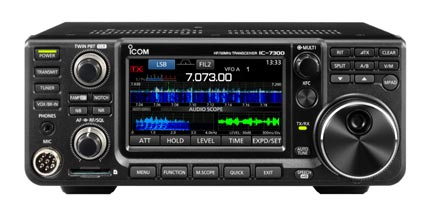

Icom IC-7300
RICETRASMETTITORE HF+50/70MHz

L'innovativo ricetrasmettitore HF con visualizzazione dello spettro in tempo reale.
Visualizzazione dello spettro in tempo reale "da primo della classe"
La rappresentazione dello spettro in tempo reale dell'IC-7300 è il nuovo riferimento per quanto concerne risoluzione, velocità di scansione e gamma dinamica.
Mentre ascoltate l'audio ricevuto potete verificare l'attività in banda e rapidamente spostarvi sul segnale di vostro interesse.
Al vostro primo tocco sullo schermo, in vicinanza del segnale d'interesse, l'area interessata sarà ingrandita.
Un secondo tocco cambierà la frequenza operativa e vi permetterà una sintonia accurata.

Specifiche dello spectrum scope in tempo reale
Sistema analisi FFT (trasformata veloce di Fourier)
Velocità di scansione Max. 30 frames/secondo (ca.).
Selezionabile tra lenta, media o veloce.
Estensione del campionamento 5kHz–1000kHz
Risoluzione* 1 pixel minimo (ca.)
Gamma dinamica visualizzata (ascissa) 80 dB
Regolazione del livello di riferimento da –20 dB a +20 dB
Funzione memoria del picco ON/OFF/ultimi 10 secondi
Altre funzioni • Indicazione valore medio
• Operatività con touch screen
• VBW, regolazione della larghezza di banda a video
*numero di pixel visualizzati ricevendo un segnale al livello 60 dB

Funzione "Waterfall" (visualizzazione a cascata) ad alta risoluzione
La combinazione tra la funzionalità "Waterfall" e la visualizzazione dello spettro in tempo reale permette di ottenere le massime prestazioni in ricezione dall'IC-7300, incrementando così le opportunità di fare QSO senza perdere i segnali più deboli. La funzione "Waterfall" mostra la variazione d'intensità di un segnale nel tempo e vi permette di rilevare deboli segnali che potrebbero sfuggire nella visualizzazione di spettro.


Funzione Audio Scope
La visualizzazione dell'inviluppo audio può essere usata per osservare diverse caratteristiche audio, quali il livello di compressione microfonica, la larghezza di banda del filtro IF, larghezza di banda del "Notch" e la forma d'onda della manipolazione in CW. E' possibile visualizzare la forma d'onda dell'audio trasmesso oppure di quello ricevuto nello schermo FFT in modo "Waterfall" e oscilloscopio.


Sistema di campionamento diretto della RF
L'IC-7300 adotta il sistema di campionamento diretto della RF. I segnali RF sono direttamente convertiti in dati digitali e processati dal FPGA (Field-Programmable Gate Array) semplificando gli stadi di ricezione. Questo sistema è una tecnologia di punta, epocale nelle radio amatoriali.

Nuova funzione "IP+"
La nuova funzione "IP+" migliora le prestazioni al punto d'intercetta di terz'ordine (IP3). Quando si riceve un segnale debole adiacente ad una intensa interferenza, il convertitore AD è ottimizzato per ridurre la distorsione del segnale.

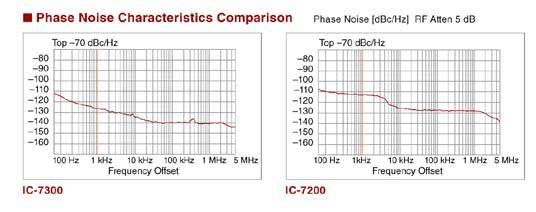

Caratteristiche superiori di RMDR (Reciprocal Mixing Dynamic Range) e di rumore di fase
L'RMDR dell' IC-7300 è migliorato di circa 97 dB* (valore tipico) e le caratteristiche del rumore di fase migliorano di circa 15 dB (con separazione frequenze di 1 kHz) rispetto all'IC-7200. Le superiori caratteristiche di rumore di fase riducono le componenti del rumore, sia nei segnali in ricezione che in trasmissione.
*Con separazione frequenze 1 kHz (frequenza ricezione 14,2 MHz, modo CW, larghezza di banda IF 500 Hz).
15 filtri passa banda diversi
L'IC-7300 dispone di 15 filtri passa banda RF diversi. Il segnale RF attraversa solo il filtro passa banda attivo, mentre qualsiasi altro segnale fuori gamma è respinto. Sono utilizzate bobine ad elevato Q (coefficiente di merito) per minimizzare le perdite nei filtri passa banda RF.

Accordatore d'antenna integrato
L'accordatore d'antenna memorizza le impostazioni sulle vostre frequenze operative, in modo che possa accordare rapidamente quando cambiate banda. La funzione "Sintonia forzata" (Non usate la funzione "Sintonia forzata", ad eccezione di una situazione di emergenza. La potenza in trasmissione può risultare ridotta.) permette di accordare un'ampia tipologia di antenne "provvisorie".

Grande schermo Touch Screen a colori, TFT LCD
L'ampio schermo a colori da 4.3" TFT LCD consente operazioni intuitive. Usando i comandi software che appaiono sullo schermo tattile, impostate con facilità le varie funzioni ed editate il contenuto delle memorie.

Manopola multifunzionale, facile operatività
La combinazione della manopola multifunzionale con lo schermo tattile consente una operatività rapida e facile. Quando premete la manopola multifunzione, le voci del menù appaiono sul lato destro dello schermo. Potete selezionare una voce del menù toccando lo schermo e regolare l'impostazione ruotando la manopola multifunzione.

Qualità audio superiore
Per avere una resa audio superiore è stato utilizzato un nuovo modello d'altoparlante posto in uno spazio dedicato del telaio in alluminio pressofuso.
Sede per scheda di memoria SD, per salvare i dati
L'IC-7300 può registrare in una scheda SD molti contenuti quali audio trasmesso e ricevuto, memoria vocali, memorie RTTY / CW, registrazioni della decodifica RTTY e immagini di schermate catturate. Nella scheda SD si possono anche memorizzare dati personali e aggiornamenti firmware (programma operativo residente), per facilitare le impostazioni.

Altre funzioni e caratteristiche:

  • Nuovo microfono da palmo HM-219 in dotazione.
  • Sistema di raffreddamento efficace con grande ventola.
  • Strumento multifunzione.
  • 101 canali di memoria (99 normali, 2 per limiti di scansione).
  • RS-BA1, programma opzionale di controllo remoto via IP (è possibile vedere la schermata dello spettro con "waterfall").
  • Funzioni CW: full break-in, CW inverso, sintonia automatica CW
Fornito con: microfono da palmo HM-219, cavo di alimentazione cc, fusibili di riserva e manuale d’uso


Accessori opzionali
IC-PW1EURO Amplificatore lineare copre tutte le bande HF e 50 MHz, fornisce un uscita a 1kW pulita e stabile. Accordatore automatico d’antenna e controller separabile sono standard. Disponibile due ingressi per ricetrasmettitori (è richiesto un cavo opzionale OPC-599).
AH-2b Elemento d’antenna, per operazioni in veicolare con l’accordatore AH-4. Possono essere utilizzate tutte le bande comprese tra 7 e 30 MHz
AH-4 Accordatore automatico d’antenna HF+50 MHz. Copre i 3.5~30 MHz con un’antenna filare da 7 m o più.
AH-710 Antenna dipolo ripiegato. Copre da 2~30MHz, provvisto di connettore PL-239
AH-740 Antenna HF ad accordo autimatico di tipo compatto,
è necessario l'OPC-2321
AH-5NV Kit NVIS per AH-740
HM-219 Microfono da palmo, come in dotazione
PS-126 Alimentatore 25A
SP-23 Altoparlante esterno 5W
SP-33 Altoparlante esterno 5W
SP-34 Altoparlante esterno 5W
SP-35 Altoparlante esterno 7W
SM-30
 Microfono da tavolo.
SM-50 Microfono da base alta qualità, up/down
CT-17 Convertitore di livello. Per controllare il ricetrasmettitore da PC con porta RS-232
MB-118 Staffa per montaggio veicolare
RS-BA1 Software per il controllo remoto tramite IP
RC-28 Encoder remoto per RS-BA1
OPC-599 Cavo adattatore. Converte un connettore acc. da 13-pin in connettore acc. da 7-pin + 8-pin per collegamento a IC-PW1EURO.
OPC-420 Cavo di controllo per il collegamento con AH-4 (10m)
OPC-2321 Cavo di controllo per il collegamento con AH-4 (6m)

Caratteristiche tecniche
Frequenza Rx 0.030 - 74.800MHz*
Tx 1.830 - 1.850MHz, 3.500 - 3.800MHz
7.000 - 7.200MHz, 10.100 - 10.150MHz
14.000 - 14.350MHz, 18.068 - 18.168MHz
21.000 - 21.450MHz, 24.890 - 24.990MHz
28.000 - 29.700MHz, 50.000 - 52.000MHz
70.000 - 70.500MHz
*Gamma garantita: 0.500-29.999, 50.000-54.000 MHz e 70.000-70.500 MHz.
Modi SSB, CW, RTTY, AM, FM
Memorie canali 101Ch. (99 regolari, 2 scansione)
Connettore d’antenna SO-239 (50 Ohm)
Alimentazione 13.8V cc ±15 %
Assorbimento TX 21A (a 100W)
RX 1.25A (Max. Audio)
Stand-by 0.9A tipico
Temperatura operativa -10°C to +60°C; +14°F to +140°F
Stabilità in frequenza < di ±0.5ppm
Risoluzione di frequenza 1 Hz
Dimensioni 240 x 94 x 238 mm (sporgenze escluse)
Peso 4.2 kg circa
TRASMETTITORE
Potenza RF max
(reg. in continuità)		 SSB, CW, RTTY 2 ~ 100W (HF/50MHz), 2 ~ 50W (70MHz)
AM 1 ~ 25W (HF/50MHz), 1 ~ 12.5W (70MHz)
Modulazione SSB Digital PSN modulation
AM Digital Low power modulation
FM Digital Reactance modulation
Emissione spurie Bande HF < -50dB
Banda 50MHz < -63dB
Banda 70MHz < -60dB
Soppressione portante > 50dB
Soppressione banda
laterale indesiderata		 > 50dB
Impedenza /
Connettore microfono		 600 Ohm / 8 pin
RICEVITORE
Sistema di ricezione Supereterodina a campionamento diretto
Frequenze intermedie 36kHz
Sensibilità SSB, CW
(a 10dB S/N)		 0.16µV (1.8–29.995MHz)
0.13µV (50MHz band)
0.16µV (70MHz band)
AM
(a 10dB S/N)		 12.6µV (0.5–1.8MHz)
2.0µV (1.8–29.995MHz)
1.0µV (50MHz band - 70MHz band)
FM
(a 12dB SINAD)		 0.5µV (28.0–29.7MHz)
0.25µV (50MHz band - 70MHz band)
Sensibilità Squelch
(soglia)
HF: Preamp 1 ON,
50/70MHz: Preamp 2 ON 		SSB < 5.6µV
FM < 0.3µV
Selettività
(filtro sharp)		 SSB > 2.4kHz/-6dB
BW: 2.4kHz < 3.4kHz/-40dB
CW > 500Hz/-6dB
BW: 500Hz < 900Hz/-40dB
RTTY > 500Hz/–6dB
BW: 350Hz < 800Hz/–40dB
AM > 6.0kHz/–6dB
BW: 6kHz < 10kHz/–40dB
FM > 12.0.0kHz/–6dB
BW: 15kHz < 22kHz/–40dB
Uscita audio > 2.5W su 8 Ohm di carico con distorsione su 10% a 1kHz
Reiezione spurie/immagine > 70dB
Impedenza / Connettore
altoparlante esterno		 8 Ohm / 3.5 mm 2 cond.
SINTONIZZATORE
Gamma di frequenza 1.9 ~ 70MHz
Impedenze adattabili 16.7 Ohm ~ 150 Ohm sbilanciati (ROS <1:3)
Precisione accordatore ROS 1:1.5 o meno
Tempo di accordo 2-3 secondi (Max. 15 secondi)
