Il primo circuito di mixer, al cuore del ricevitore principale, è dotato di un nuovo mixer tipo doppio switch, bilanciato a terra. Al fine di prevenire la distorsione quando c'è un grande segnale di ingresso, il percorso del segnale fino al primo mixer include circuiti accuratamente selezionati e componenti, come ad esempio bobine toroidali a grande nucleo e relè per segnale di commutazione tra bande, garantendo un punto di intercetto del terzo ordine di +40dBm o meglio.


ll ricetrasmettitore utilizza un metodo di down-conversion per tutte le bande amatoriali ricevute e dispone di cinque tipi di 'High-IP roofing filters'. Sono inoltre selezionabili larghezze di banda passante strette a 500 Hz e 270 Hz per il funzionamento CW, a 2.7kHz per SSB ed a 6 kHz e 15 kHz, che sono adatti per il funzionamento in AM / FM. Questi filtri vengono selezionati automaticamente in tandem con filtri finali DSP entrocontenuti di tipo passa-banda. Naturalmente è possibile eseguire anche la commutazione manuale.


L'oscillatore locale del TS-990 garantisce dei circuiti indipendenti ed ottimizzati per differenti segnali: il VCO a divisione/DDS diretto al ricevitore principale; DDS diretto al sub-ricevitore; un PLL convenzionale per il trasmettitore. Al posto di impiegare, come 1° frequenza dell'oscillatore locale, dispositivi PLL o VCO di tipo convenzionale, nel nuovo TS-990 si è deciso di ricorrere ad un sintetizzatore digitale diretto di tipo DDS che alimenta direttamente il circuito mixer. E' possibile inoltre verificare che quando la conversione verso il basso e' attiva la frequenza dell'oscillatore risulta piu' bassa di quanto lo sia con la conversione alta, questa soluzione fornisce un miglior rapporto S/N ( Segnale/Rumore) e un livello ottimale di miscelazione reciproca.


A differenza del classico OCXO (Oven Controlled Crystal Oscillator), che richiede un certo tempo di riscaldamento, il TS-990 è dotato di TCXO (temperature-compensated crystal oscillator) che può avviarsi velocemente anche dalla posizione di "Power-OFF", assicurando sempre un elevato livello di stabilità. E' conforme alla norma europea di risparmio energetico standard Lot6 e la potenza assorbita in stand-by di risparmio energetico è inferiore a 0,5W. E' presente un connettore BNC sul pannello posteriore che fornisce un riferimento a 10 MHz di riferimento di I/O.

•

Down conversion² per bande amatoriali sotto i 15m

Il sub-ricevitore possiede caratteristiche e prestazioni superiori a quello del TS-590 che, fin dall'inizio era diventato famoso per le sue performance. In particolare, nel TS-990 il front-end assicura la 'down conversion' per le cinque bande amatoriali principali, al fine di essere utilizzato nel normale funzionamento effettivo nonostante sia solo un sub-ricevitore.

² quando la larghezza di banda IF è sotto i 2,7MHz per bande di 1.8/3.5/7/14/21MHz (SSB/CW/FSK/PSK).

Accordatore rapido di Antenna Automatico di Serie

Coprendo tutte le bande Amatoriali da 1.8MHz a 50MHz, l'accordatore automatico di antenna entrocontenuto permette rapidi cambi di banda anche quando il TS-990 è in ricezione. Grazie a ciò, l'operatore può effettuare dei veloci QSY con un cambio di banda praticamente istantaneo. L'accordatore e tutti i suoi componenti sono progettati per garantire affidabilità anche nell'uso a potenza piena (200W).


•

Unico al mondo con doppio display TFT

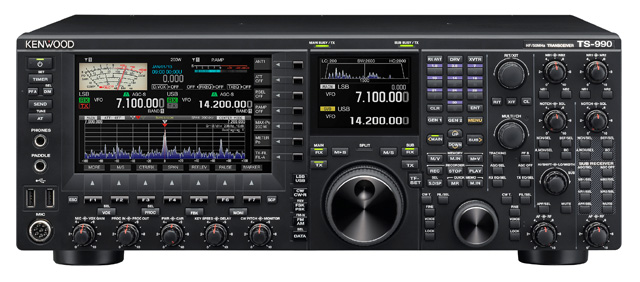

Posizionati sul pannello frontale del TS-990, unico al mondo ad essere dotato di doppio monitor TFT garantendo la massima visibilità e semplicità d'uso

Display principale 7''

Il display TFT principale di 7'' mostra le informazioni di base riguardo la frequenza, la modalità, così come lo stato on/off delle altre funzioni accessorie. È inoltre possibile visualizzare le impostazioni dei parametri interni e le liste di memoria. Inoltre, è dotato di una funzione band "Viewscope" che consente di monitorare lo status della banda. Esecuzione veloce della funzione "sweep" con l'elaborazione FFT con DSP. Passa in modalità di visualizzazione differenti a cascata, sia per la ricezione/trasmissione che la funzione equalizzatore.


•

Nuova funzione di frequenza per un funzionamento intuitivo

È possibile utilizzare la funzione di frequenza che passa la VFO A/VFO B tramite la commutazione principale e la sub band. Tramite il tasto RX sopra il quadrante principale, è possibile abilitare/disabilitare la ricezione della sub band, mentre usando il tasto del TX si può commutare tra la modalità operativa in simplex ed in 'split'. Un led luminoso consente di conoscere lo stato operativo corrente.

In aggiunta alle configurazioni M>S e M/S presenti sule serie precedenti, sono state aggiunte 2 nuove funzioni '2-step split-frequency' per la configurazione rapida


E' disponibile una memoria per un massimo di 120 canali. Oltre la frequenza di ripetizione, è possibile preimpostare beacon e stazioni di trasmissione. Potete facilmente richiamare stati di doppia ricezione simultanea utilizzando la memoria Dual-Channel.


Tramite l'apposito programma di controllo ARCP-990 è possibile gestire virtualmente tutte le funzioni del TS-990 tramite un PC esterno. Questa opzione risulta particolarmente utile nella gestione delle funzioni e le memorie canale. E' possibile scaricare il programma software ARHP-990, dal sito web istituzionale Kenwood.

Note: ARCP-990 è compatibile con sistemi operativi Windows XP (32-bit, SP3 o precedenti), Windows Vista (32-bit, SP2 o precedenti ), e Windows 7 (32-bit/64-bit).

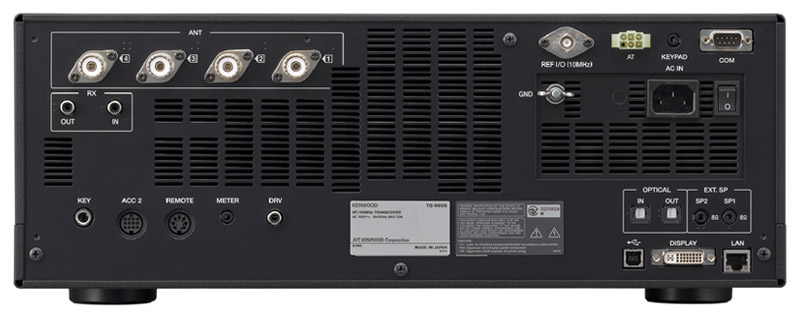

Oltre al terminale del microfono, il pannello posteriore offre una varietà di opzioni di I/O, tra cui audio analogico I/O, audio USB e interfacce ottiche digitali. Quando questi vengono combinati con modalità dati 1 a 3 per SSB, FM e AM, è facile passare da apparecchiature esterne per la modulazione/demodulazione. Sono rappresentati anche DATA VOX e un Mute Switch per ogni linea di modulazione
