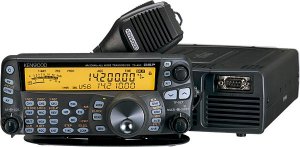

KENWOOD TS-480 H

TS-480 SAT, 100 WATT, CON ACCORDATORE AUTOMATICO

TS-480 H, 200 WATT,(50 MHZ, 100 WATT) SENZA ACCORDATORE AUTOMATICO

HF - 50 MHZ

Caratteristiche Principali

200 Watt RF Output (50 MHz = 100 W)

16-Bit AF DSP e Equalizzazione - TX/RX

Controllo LCD separato con altoparlante interno

RX Continua - 30 kHz a 60 MHz

Compatibilità PSK31

Porta COM Computer interna

Funzione CW Auto-Tune interna

Filtri IF - Opzione meccanica

Fornito con:

Cable

Si, Head to body cables - 1 x 4m and 1 x 20cm

Cavo CC

Si, 2 x DC cables

Fusibile

Si, 2 x 25 Amp and 1 x 4 Amp

Manuale di istruzioni

Si, English, German, French, Italian, Spanish & Dutch

Line Filter

Si, 2 filters

Microfono:

Si, MC-43S-type

Kit di Fissaggio

Si, Mobile, base and portable brackets

Prese

Si, 1 x 6-pin mini-DIN and 1 x 8-pin mini-DIN

Set viti di fissaggio

Si

Caratteristiche Generali Radio Amatori

Funzione Tone Burst 1750 Hz Si
2 Modalità di Cancellazione Beat (SSB / AM) Modalità BC1/BC2
2 funzioni di riduzione del rumore Si
AF DSP 100 MHz con frequenza di clock Si
ALL Mode - Funzione Squeclh Si
Presa Antenna 2 x SO-239 on flying leads
Attenuatore Si
Auto Power Off Si
Porta COM - D-sub 9-pin Si
Connettore per esterni ATU sì
Connettore per Remoto / Amp Linear sì
CTCSS Encoder/Decoder Si, 42 EIA Tones
CW Key Socket Si, 1 x 3.5mm for Straight Key
1 x 3.5mm for Paddle/External Keyer
TNC Esterno per la connessione Dati Si
Filtro Limitatore di Rumore Si
Frequenza di ingresso diretta Si
Pannello frontale della tastiera Si
Modalità Reverse FSK Si
Stabilità ad Alta Frequenza Si
Illuminazione tasti del pannello anteriore Si
VOX Interno Si
Tasto Beep On/Off Si
Blocco tasti Si
Grande color ambra display LCD retroilluminato Si
Presa Altoparlante 3.5 mm
Canale di Memoria Lock-out Si
Canali di Memoria con Alpha-tagging 100 Canali di Memoria
Menu per Set-Up individuale Si
Presa Microfonica RJ-45
MR-Shift Si
Funzioni di scansione multipla Si
Filtri IF "Opzionali" Si
Packet Cluster Tune (con TM-D700E) Si
Memorie Programmabili su PC Si
Programma di Controllo Radio PC Si
Funzione Tasti programmabile Si
Compatibilità PSK31 Si
Quad-RX Mixer per il miglioramento delle prestazioni Si
Ricevitore taglia-Alti/Taglia-Bassi pendenza filtri DSP Si
Ricevitore Rumore soppresso Si
Operazioni remote via Internet Con software Free Kenwood ( cnsigliata la banda larga)
Controllo Guadagno RF Si
Configurazione Squelch Selezionabile Si
LCD di controllo separato con speaker incorporato Si
Speech Processor Si
Fornite con il "Head to body" un pezzo staffa Si
T.O.T - Temporizzatore di timeout Si
Funzioni Transfer-Set (TF-Set) Si
Funzioni Display del Ricetrasmettitore sì
Doppia ventola di raffreddamento (TS-480HX) Si
Filtro TX Audio Si
TX Monitor Si
Equalizzatore TX/RX Si
Selezione Deviazione Largo/Stretto Si

Specifiche HF - AMR

Potenza di uscita HF 200 W SSB/FM/CW/FSK, 50 W AM
Max. Potenza di uscita RF - 50 MHz 100 W SSB/FM/CW/FSK, 25 W AM
5 W di uscita minima per funzionamento QRP Si
Impedenza di Antenna - 50 Ohm Si
Potenza Audio di Uscita More than 2 W (8 Ohm, 10% distorsione)
Corrente assorbita (circa) 41 A a 200 W (2 x 20.5 A feed)
Requisiti di alimentazione DC 13,8 V ± 15%
Tolleranza Frequenza Unità Principale - entro ± 5ppm -20 °C a +60 °C
Impedenza Microfonica - 600 Ohm Si
Modalità SSB (J3E), CW (A1A), FSK (F1B), FM (F3E), AM (A3E)
Temperatura Operativa -20 °C to + 60 °C
Ricevitore eliminazione Beat Piu' di 40 dB
Circuito Ricevitore SSB/CW/AM/FSK = Doppia Supereterodina. FM = Tripla Supereterodina
Gamma di Frequenza del Ricevitore 30 kHz a60 MHz
Rapporto di Reiezione IF del Ricevitore Piu' di 70 dB
Rapporto di Reiezione di Immagine del Ricevitore Piu' di 70 dB
Frequenza Intermedia Ricevuta - 1st/2nd/3rd IF 73.095 kHz/10.695 kHz/455 kHz (solo FM)
Selettività del Ricevitore SSB/CW/FSK = piu' di 2.4 kHz a -6 dB AM = piu' di 5.0 kHz a -6 dB FM = piu' di 12.0 kHz at -6 dB
Sensibilità Ricevitore - 0.5 - 1.705 MHz SSB/CW/FSK - meno di 4 µV, AM - meno di 31.6 µV
Sensibilità Ricevuta - 1.705 - 24.5 MHz SSB/CW/FSK - meno di 0.2 µV, AM - meno di 2 µV
Sensibilità Ricevuta - 24.5 - 30 MHz SSB/CW/FSK - meno di 0.13 µV, AM - meno di 1.3 µV
Sensbilità Ricevitore - 28 - 30 MHz (FM) Meno di 0.22 µV (12 dB SINAD)
Sensibilità Ricevitore - 50 - 54 MHz SSB/CW/FSK - meno di 0.13 µV, AM - meno di 1.3 µV
Sensibilità Squelch Ricevitore SSB/CW/FSK/AM = meno di 18 µV (0.5 -1.705 MHz), meno di 1.8 µV (1.8 - 30 MHz), meno di 1.1 µV (50 - 54 MHz) FM = meno di 0.2 µV (28 - 30 MHz - 50 - 54 MHz)
Gamma di Frequenza RIT ± 9,99 kHz
Portante Soppressa in Trasmissione More than 40 dB
Gamma di Frequenza del Trasmettitore 1.81 - 2.0 MHz/3.5 - 3.8 MHz/7.0 - 7.2 MHz/10.1 - 10.15 MHz/14.0 - 14.35 MHz/18.068 - 18.168 MHz/21.0 - 21.45 MHz/24.89 - 24.99 MHz/28.0 - 29.7 MHz/50 - 52 MHz
Risposta in Frequenza del Trasmettitore 400 Hz - 2600 Hz (entro -6 dB)
Massima Deviazione di Frequenza del Trasmettitore Largo/Stretto= Meno del ±5 kHz/2.5 kHz
Modulazione Trasmettitore SSB/FM/AM = Bilanciata/Fase/Bassa Potenza
Radiazioni Spurie del Trasmettitore HF = Meno di -50 dB
Radiazione spurie Trasmettitore - 50 MHz Meno di - 60 dB
Banda laterale soppressa indesiderata del Trasmettitore More than 40dB
Gamma di Frequenza XIT ± 9,99 kHz
Unità principale - Dimensioni W x H x D = 179 x 61 x 258 mm senza proiezioni
Head Unit - Dimensioni W x H x D = 180 x 75 x 37 mm senza proiezioni
Head Unit - Peso 0.5 kg
Unità Principale - Peso 3.2 kg

Caratteristiche CW

Auto-Weighting, with adjustable manual fixed ratios Si
Memory Keyer di serie Si, Adjustable keying speeds from 10 - 60 wpm. Bug-Key function. 3 x 50-character memories with auto-repeat and interrupt functions.
Autotrasmissione CW Si
CW Autotune Si
CW Pitch Control Si, Adjustable from 400 Hz - 1000 Hz
CW-Reverse Mode Si
Full Break-In/Semi Break-In Si, Adjustable from 50 ms - 1000 ms
Microfono Paddle Mode Si
Paddle Reverse Function Si
Side Tone Monitor Si, Controllo Volume con 10 passi selezionabili
Terminal per tastiera paddle CW Si
Terminale per dritto keyer chiave / elettronico esterno Si

Opzioni

Filtri IF "Opzionali" Si
Oscillatore a Cristallo con temperatura controllata Si
Voce Guida e modulo di memoria Si
