Sommerkamp (RM)
BLA-1000
amplificatore a stato solido HF/50 MHz 1KWatt
Il BLA-1000 è un amplificatore lineare di linea elegante e sobria ad alte prestazioni costruito
per l'uso con tutti i ricetrasmettitori HF in tutti i modi di trasmissione, utilizza due MosFet
MRF-157 (by M/A COM) in configurazione push-pull (classe AB) ed opera in tutte le bande
amatoriali dai 160m (1,8MHz) ai 6m (52MHz) in modo lineare e senza interruzioni da
1,5 a 30MHz e da 48 a 55MHz.
E' dotato di ventilazione forzata a velocità variabile che provvede al raffreddamento
di tutte le parti dell'amplificatore, un circuito elettronico pilotato dal microprocessore
ne controlla il funzionamento.
Due ampi strumenti analogici ed un display LCD visualizzano i parametri vitali dell'amplificatore:
potenza in uscita, poteza riflessa, corrente e tensione di drain, livello ALC e molti altre
informazioni per avere sempre sotto controllo lo stato di funzionamento del BLA-1000.

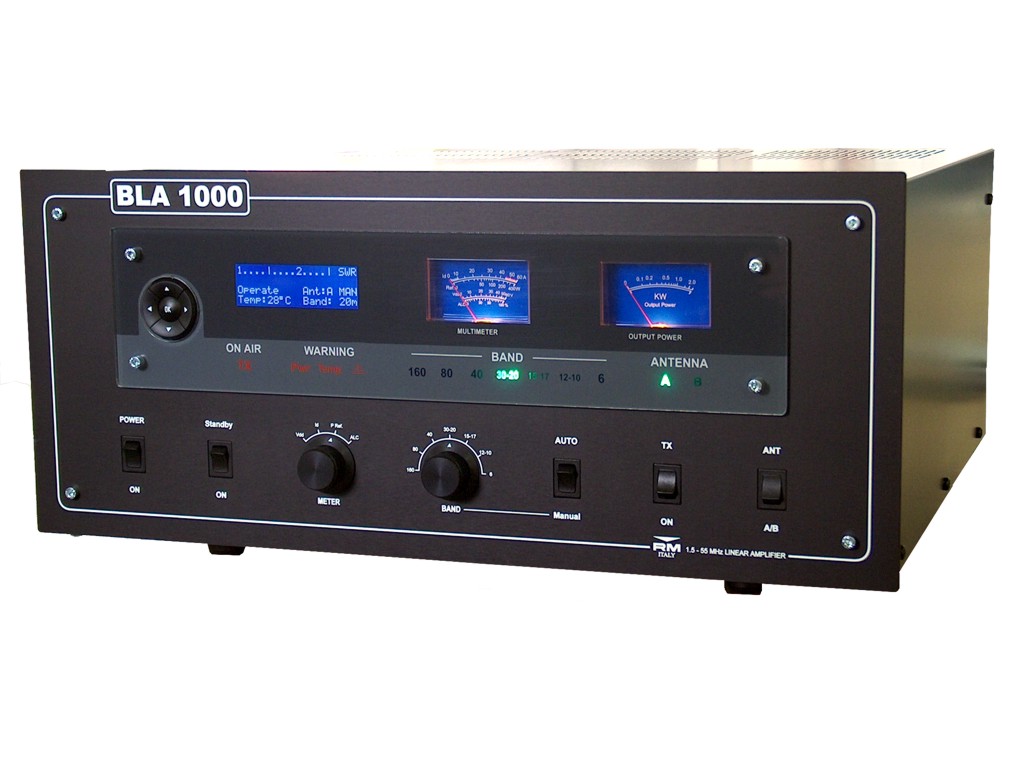

Anteriormente sono presenti vari strumenti e regolazioni, oltre all'accesione secondaria
( quella primaria è posta sul pannello posteriore) e stand by, commutatore di antenna
A o B, attivazione manuale del trasmettitore, troviamo la tastiera per la navigazione e
inserimento dati nei menù, display LCD, strumenti (multimetro e wattmetro),
commutatore per la selezione dei parametri visualizzati dal multimeto e abilitazione
con selezione manuale del filtro di banda.
Posteriormente sono presenti l'ingresso d'antenna e l'uscita ( su 2 antenne A o B),
accensione amplificatore, connessione ALC e PTT, connettore RS-232,
e regolazioni guadagno e soglia ALC.
CARATTERISTICHE TECNICHE
Banda di frequenza 1,5-30 e 48-55MHz (tutte le bande amatoriali incluse le bande WARC)
Alimentazione 220 Vac alimentatore interno
Assorbimento max 2,55 KVA in trasmissione massima potenza
Potenza di ingresso RF 100 Watt (110 W massimo)
Potenza d'uscita RF
1KWatt in CW (900Watt a 1,8MHz)
Modi AM/FM/SSB/CW/RTTY
Microprocessore PIC 18F4620
Dimensioni (mm) 495 x 230 x 462
Peso 30 kg
