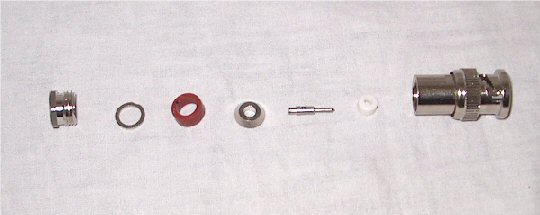

Questa la sequenza dei pezzi

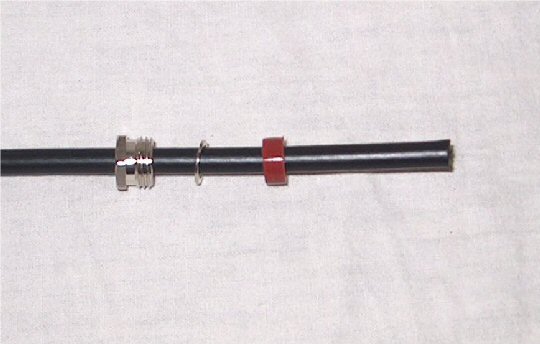

Preparare inseriti questi tre pezzi

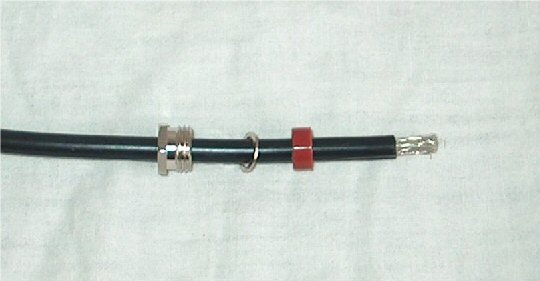

Togliere 8 mm. di guaina nera con il taglierino.

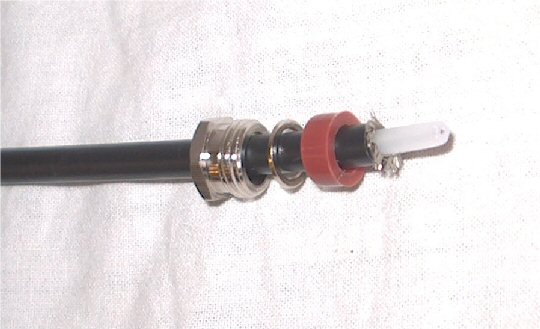

Rivoltare la calza a 90 e accorciare i fili sino a 2  mm.

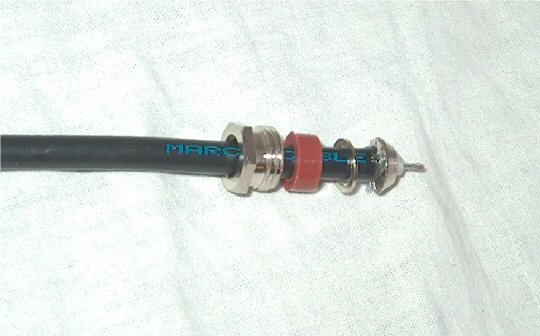

Inserire la rondella conica, saldare la calza sulla rondella e spelare l'isolante

centrale per 4 mm. come in figura.

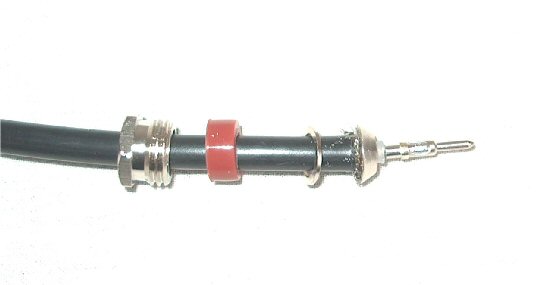

Inserire il polo centrale e saldarlo nell'apposito foro, togliere con una limetta

l'eventuale stagno in eccesso sopra al foro di saldatura.

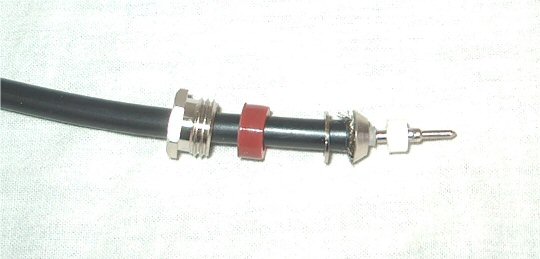

Inserire la rondellina isolante sul centrale

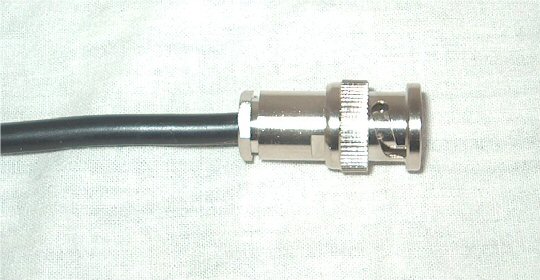

Avvitare il corpo del BNC stringendolo bene, controllare con il tester che non sia

in cortocircuito.
